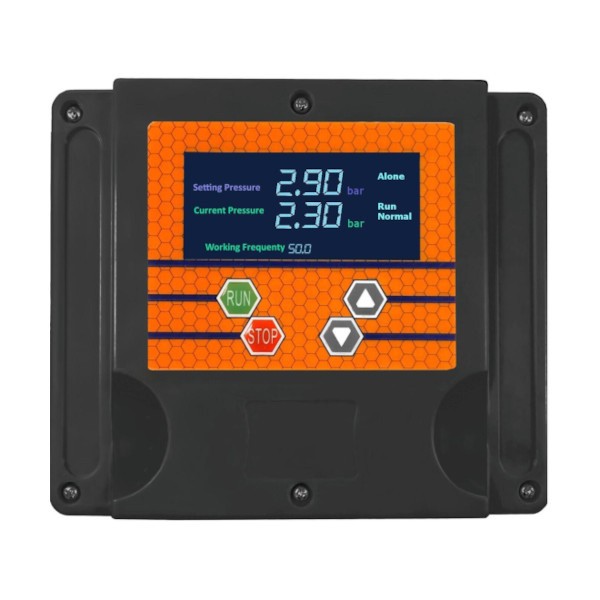

IVR-03 030T (0,37-2,2KW, 400V/ 7A) / FALOWNIK

Opis

Opis

Nasz inteligentny sterownik pompy IVR 03 jest urządzeniem kontrolnym i zabezpieczającym do bezpośredniego podłączenia pomp powierzchniowych, pomp zatapialnych itp. Utrzymującym stałe, zadane ciśnienie wody poprzez zmianę prędkości obrotowej silnika pompy. Inwerter IVR 03 stosuje technologię SPWM (sinusoidalna modulacja szerokości impulsów) i wysokowydajnego wektora przestrzennego używając sterowania V/F VVVF (zmienna prędkość, zmienna częstotliwość). Dzięki analizie ciśnienia w czasie rzeczywistym inwerter dostosowuje prędkość obrotową pompy do aktualnego zapotrzebowania systemu. Zmienna prędkość obrotowa pompy stabilizuje ciśnienie, przez co znacznie oszczędza zużycie wody oraz prądu.

Przeznaczenie urządzenia i wymagania montażowe

Urządzenie IVR 03 jest przeznaczone do pracy w systemach wodnych i musi być instalowane wyłącznie przez osoby posiadające odpowiednie kwalifikacje techniczne. Producent zastrzega, że urządzenie nie jest przeznaczone do użytku przez użytkowników końcowych bez udziału instalatora. Z uwagi na możliwość występowania emisji elektromagnetycznych, producent zaleca stosowanie ekranowanych przewodów, odpowiedniego uziemienia oraz filtrów sieciowych zgodnych z wymaganiami normy EN 61800-3. Produkt nie jest urządzeniem gospodarstwa domowego i nie jest przeznaczony do samodzielnej instalacji w takim środowisku. W przypadku zastosowania w środowisku domowym wymagane jest:

- ekranowanie przewodów,
- stosowanie filtrów wejściowych i wyjściowych,
- zgodność instalacji z wytycznymi dla środowiska 1. (EN 61800-3).

Producent nie ponosi odpowiedzialności za zakłócenia powstałe na skutek nieprawidłowej instalacji, nieuwzględniającej powyższych wytycznych. Najważniejsze cechy, które odróżniają IVR 03 od popularnych urządzeń kontrolnych typu on/off:

1. Zwiększenie wydajności energetycznej. W porównaniu z tradycyjnym sposobem, system zaopatrzenia w wodę o stałym ciśnieniu z przetwornicą częstotliwości oszczędza energię o 30%–60%.
2. Długoletnia niezawodność pomp: średni moment obrotowy i ścieranie na wale zmniejsza się ze względu na spadek średniej prędkości obrotowej, co zapewnia dłuższą żywotność pompy. Funkcja soft-startu i zatrzymania urządzenia pozwala zlikwidować uderzenie hydrauliczne (nagły wzrost ciśnienia towarzyszący szybkiemu zatrzymaniu lub rozpoczęciu przepływu cieczy).
3. Kompleksowa ochrona: system posiada najbardziej wszechstronną technologię zabezpieczeń nadprądowych, przepięciowych, podnapięciowych, zwarciowych, zablokowania wirników, możliwość zabezpieczenia pompy przed suchobiegiem bez konieczności instalacji sond/czujników w studni.
4. Zaawansowana technologia: sterowanie algorytmem PID, technologia adresowana do kontroli napędu pompy.

ZASTOSOWANIE

Model IVR 03-030 T sprawdzi się wszędzie, gdzie zachodzi potrzeba utrzymania stałego ciśnienia wody w instalacji oraz kontroli i ochrony pompy lub zestawu dwóch pomp.

Przewidywane typowe użycie:

• zaopatrywanie w wodę ze studni,
• nawadnianie szklarni, ogrodów, pól,
• zbieranie i wykorzystywanie deszczówki,
• instalacje zaopatrzenia w wodę,
• urządzenia przemysłowe.

Wzór przemysłowy nr Rp. 27368

PARAMTERY

• Moc: 0,37-2,2 kW,
• Zasilanie: 3~400 V dopuszczalne wahania (300-450 V),
• Znamionowe napięcie wyjściowe: 3~400 V,
• Znamionowe napięcie wyjściowe drugiej pompy: 3~400 V / 50 Hz,
• Prąd: 7 A,
• Częstotliwość na wejściu: 50/60 Hz,
• Częstotliwość na wyjściu: 20-50/60 Hz,
• Zakres nastawy ciśnienia: 0,5-9 bar,
• Wymagana instalacja zbiornika ciśnieniowego o objętości nie mniejszej niż 2 L,
• Zakres temp. otoczenia: 0-40°C,
• Medium: Czysta woda o temperaturze od 0 do 100°C,
• Ciśnienie wymagane do samoczynnego startu: niższe o 0,3 bar od nastawionego ciśnienia pracy ale nie niższe niż 0,5 bar,
• Instalacja elektryczna: Bezwzględnie skutecznie uziemiona,

Podstawowa charakterystyka techniczna

• Charakterystyka kontroli:
  • Podwójna kontrola przepływu,
  • Kontrola ciśnienia,
• Metoda kontroli:
  • Manualna,
  • Automatyczna,
• Charakterystyka kontroli przepływu: Impuls elektrody próbnika i przełącznik przepływu,
• Charakterystyka kontroli ciśnienia: Czujnik ciśnienia 24 V, 4-20 mA.
