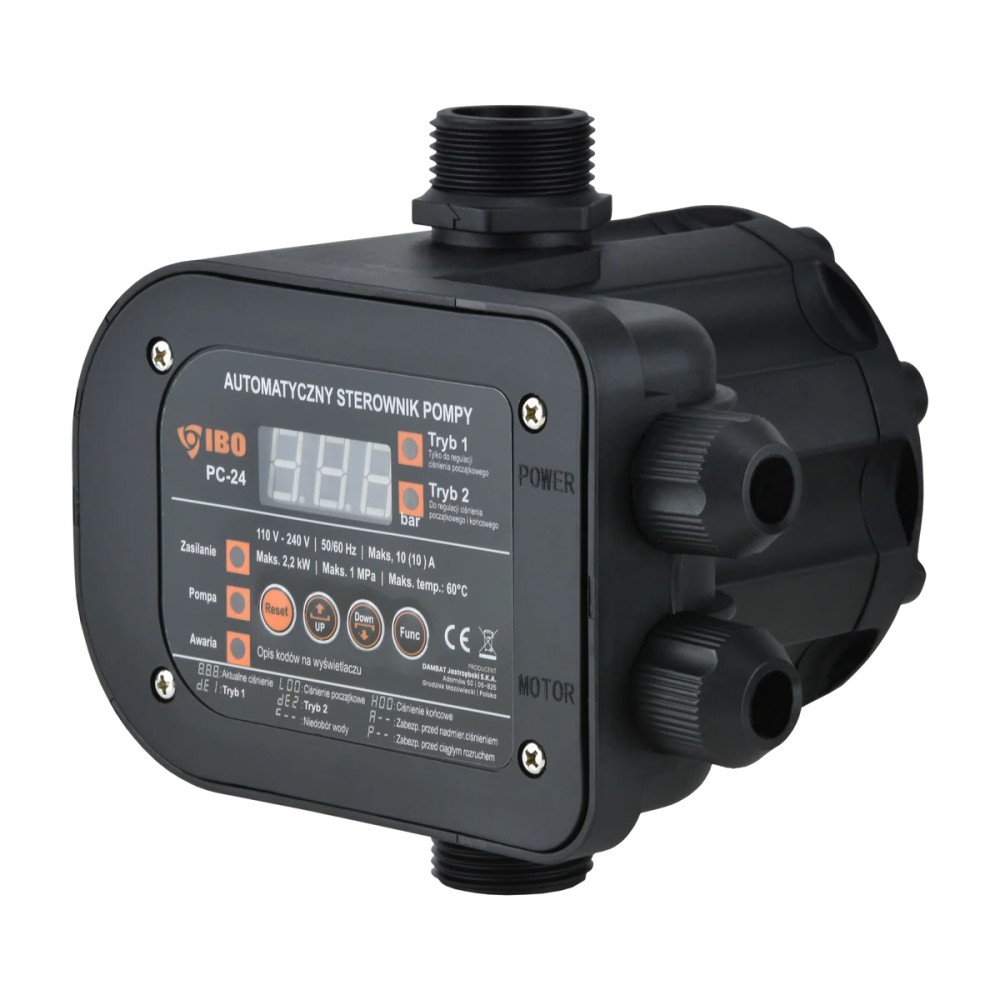

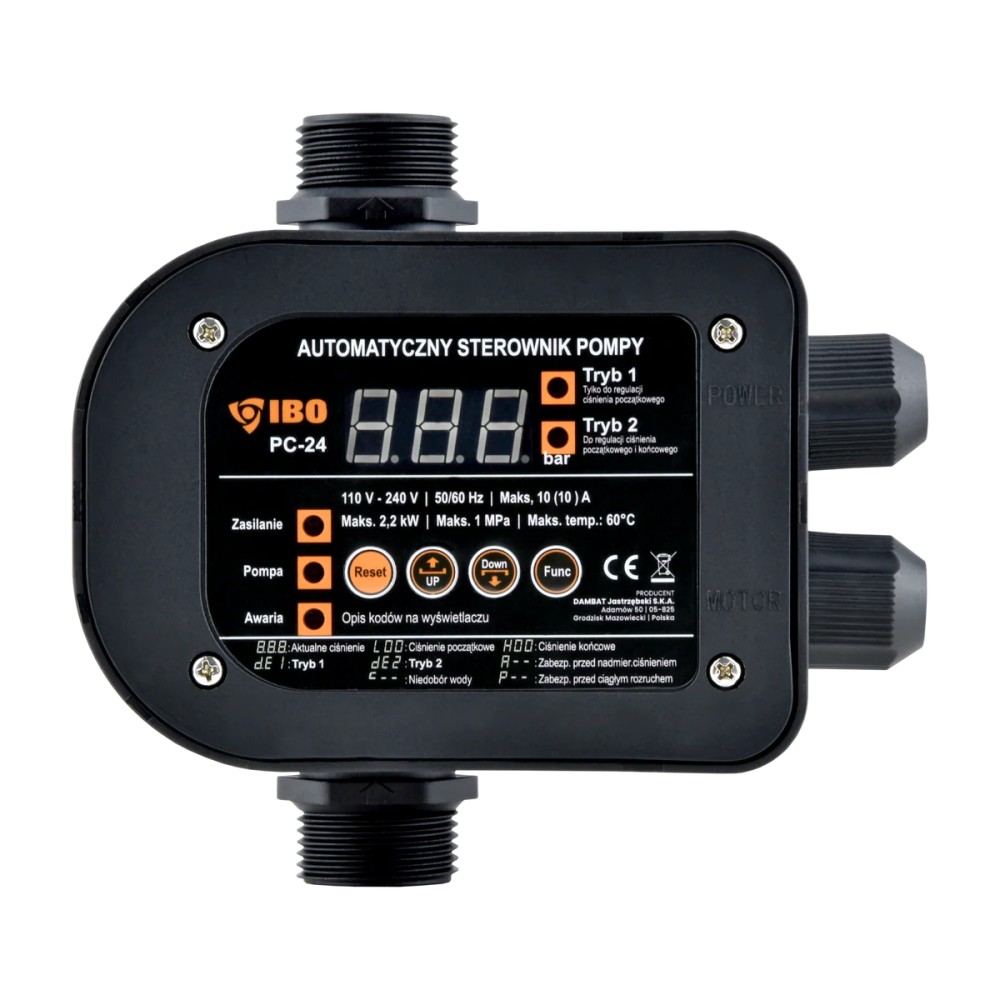

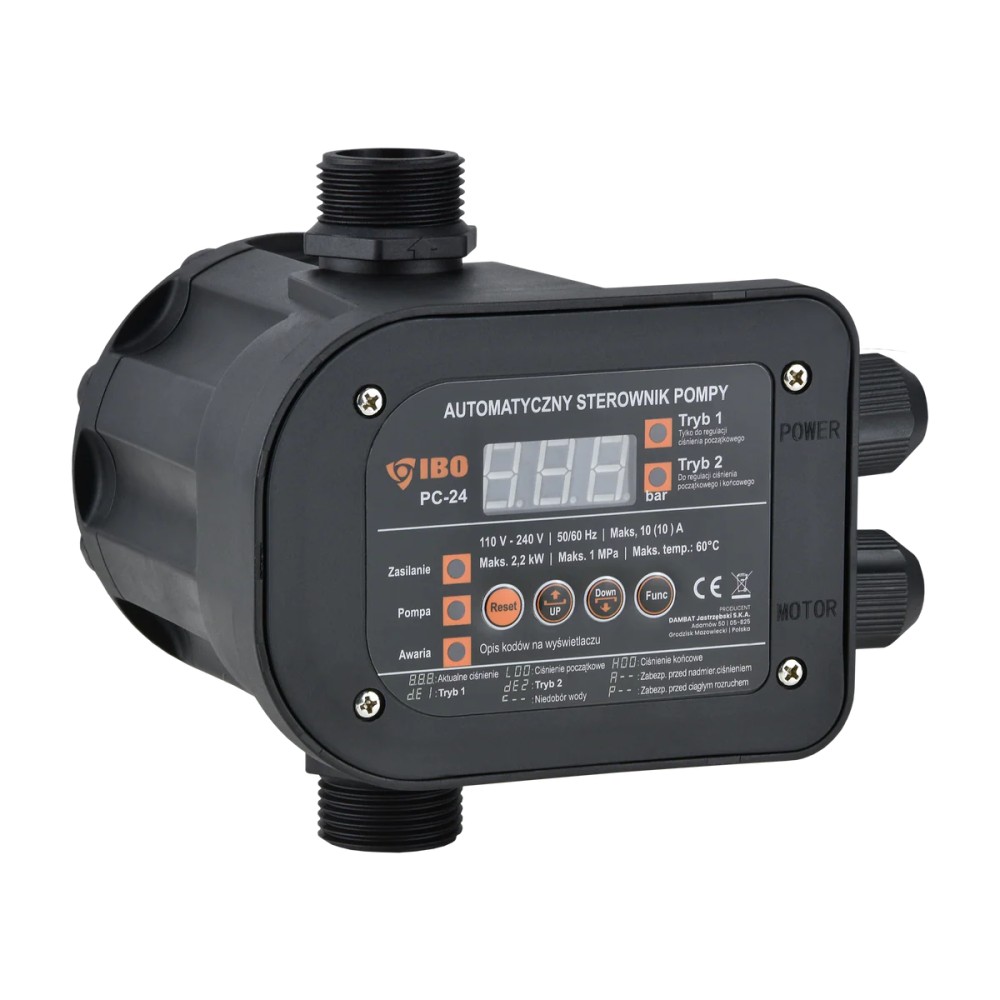

PC-24-1" AUTOMATYCZNY STEROWNIK POMPY / DWUFUNKCYJNY

Opis

Opis

Kontroler PC-24 przeznaczony jest do sterowania pompą poprzez włączanie i wyłączanie urządzenia. Włączanie uzależnione jest od spadku ciśnienia wody w instalacji wodnej poniżej ustawionego na automacie ciśnienia minimalnego oraz od powstania przepływu w rurze, na której zainstalowany jest automat PC-24. Wyłączanie uzależnione jest od zatrzymania przepływu wody w rurze.

Urządzenie włącza pompę przy odkręceniu kranu z wodą lub otwarciu zraszaczy, a wyłącza, gdy kran lub zraszacze zostaną zamknięte. Posiada funkcję ochrony przed suchobiegiem – w przypadku braku wody automat wyłącza pompę, chroniąc ją przed uszkodzeniem.

Urządzenie może być bezpośrednio podłączone do pomp, których silniki nie pobierają więcej niż 30 A podczas pracy. Dodatkowo zabezpiecza instalację przed zalaniem z powodu niewielkich nieszczelności.

PC-24 przeznaczony jest do pracy z czystą wodą bez zanieczyszczeń mechanicznych.

Cechy:

• Wbudowany czujnik ciśnienia
• Wyświetlacz pokazujący ciśnienie w instalacji w czasie rzeczywistym
• Możliwość ustawienia ciśnienia początkowego i końcowego zgodnie z wymaganiami
• Dwa tryby pracy:
  • Tryb 1 (dE1) – tylko ustawienie ciśnienia załączania
  • Tryb 2 (dE2) – ustawienie ciśnienia załączania i wyłączania (wymagany zbiornik)
• Zabezpieczenie przed suchobiegiem
• Zabezpieczenie przed wysokim ciśnieniem
• Automatyczne uruchomienie po zadziałaniu zabezpieczenia przed suchobiegiem
• Montaż pionowy oraz poziomy
• Automatyczne uruchomienie na 10 sekund po upływie 24 godzin – funkcja zabezpieczająca pompę przed blokadą mechaniczną

Instalacja

Przy instalacji należy zwrócić uwagę na kierunek przepływu wody – wskazany jest strzałkami na króćcach. Jeżeli ciśnienie w instalacji przekracza 10 bar, przed urządzeniem należy zainstalować reduktor ciśnienia.

Połączenia z rurami najlepiej uszczelnić taśmą teflonową. Maksymalna wysokość słupa wody nad automatem zależna jest od nastawy ciśnienia włączenia i nie może przekroczyć wartości odpowiadającej temu ciśnieniu. Ciśnienie włączania powinno być dobrane zgodnie z możliwościami pompy.

Aby PC-24 działał prawidłowo, pompa musi być w stanie wytworzyć ciśnienie co najmniej o 1 bar wyższe od ciśnienia włączenia. Minimalna różnica między ciśnieniem włączenia a wyłączenia wynosi 1 bar.

UWAGA: Ze względu na możliwe zakłócenia przepływu, nie należy montować zaworów zwrotnych między pompą a sterownikiem. Urządzenie może być stosowane tylko do współpracy z pompą.

Dane techniczne

• Napięcie / częstotliwość zasilania: AC 220–240 V / 50/60 Hz
• Maks. prąd: 30 (16) A
• Maks. moc sterowanej pompy: 2,2 kW
• Stopień ochrony: IP 65
• Maks. temperatura wody: 40°C
• Dopuszczalne ciśnienie układu: 10 bar
• Wejście i wyjście: 1”
• Ciśnienie załączania: 0,5 – 6,7 bar (tryb 2), 0,8 – 6,7 bar (tryb 1)
• Ciśnienie wyłączania: 0,8 – 7,0 bar
• Maks. ciśnienie: 10 bar
