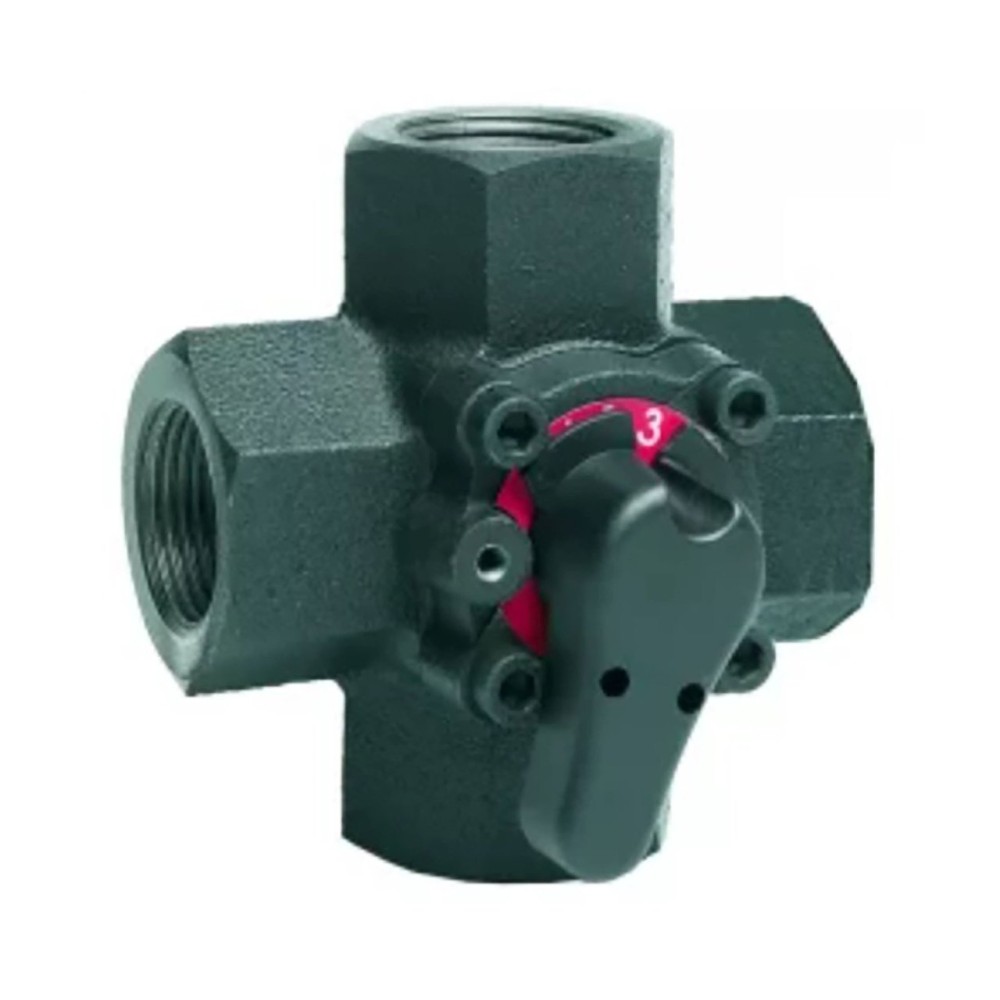

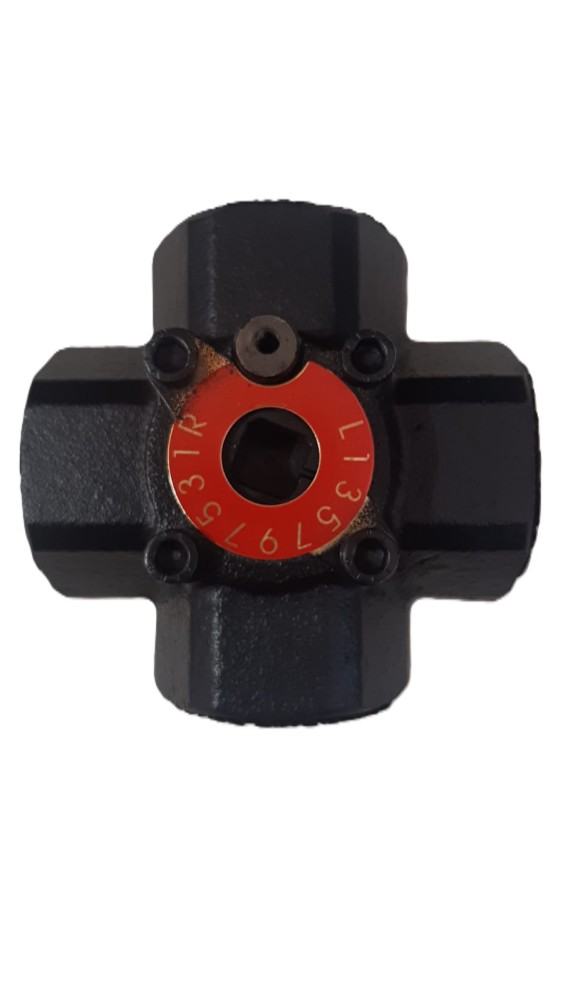

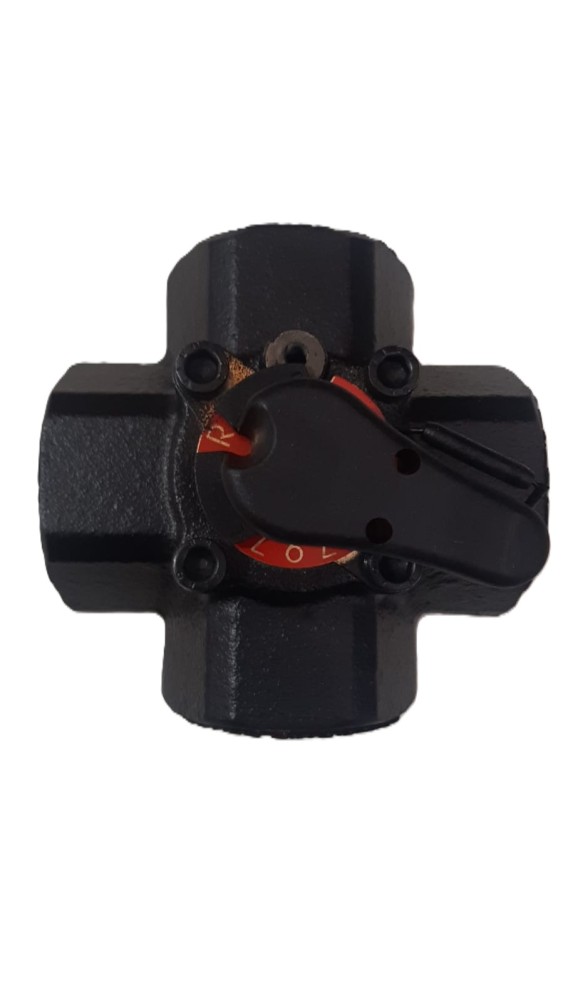

ZAWÓR MIESZAJĄCY 4-DR.V5442A1055 DN32

Opis

WŁAŚCIWOŚCI

• Chromowany grzyb
• Optymalna charakterystyka regulacyjna temperatury wody zasilającej
• Zabezpieczenie antykorozyjne
• Niezawodne i trwałe sprzęgło do siłownika
• Szeroki zakres wartości przepływów
• Zwarta zabudowa

ZASTOSOWANIE
4-drogowy zawór mieszający V5442A stosowany jest przede wszystkim jako element wykonawczy w układach
regulacji temperatury wody zasilającej w instalacjach grzewczych i klimatyzacyjnych. Współpracuje z siłownikiem
M6063. Konstrukcja zaworu zapewnia jego długą i niezawodną pracę.

SPOSÓB DZIAŁANIA
Temperatura wody zasilającej jest regulowana za pomocą obrotowego, walcowego grzyba zaworu. Położenie grzyba
uwzględnia dwie charakterystyki regulacyjne przepływu wody do obu wlotów zaworu.

WSPÓŁPRACA SIŁOWNIKAMI
• M6063L1009 - 230/240 Vac; 3-pkt
• M6063L4003 - 230/240 Vac; 3-pkt; wyłącznik pomocniczy
• M6063A1003 - 24 Vac; 3-pkt
• M6063A4007 - 24 Vac; 3-pkt; wyłącznik pomocniczy

Dane techniczne:

Media

• Medium: woda grzewcza zgodnie z VDI 2035 (stężenie tlenu < 0.2 g/m3, pH 8...9.5)

Zakres ciśnienia

• Maks. ciśnienie pracy: 600 kPa (6 bar)
• Maks. spadek ciśnienia: w zależności od typu

Temperatura robocza

• Temperatura medium: 2 do 110 °C

Specyfikacja

• Nieszczelność: 1% Kvs
• Typ przyłącza: gwint wewnętrzny
• Kąt obrotu: 90°
• Uszczelnienie: podwójne uszczelnienie O-ring
• Charakterystyka przepływu: stałoprocentowa
• Waga: 2kg
