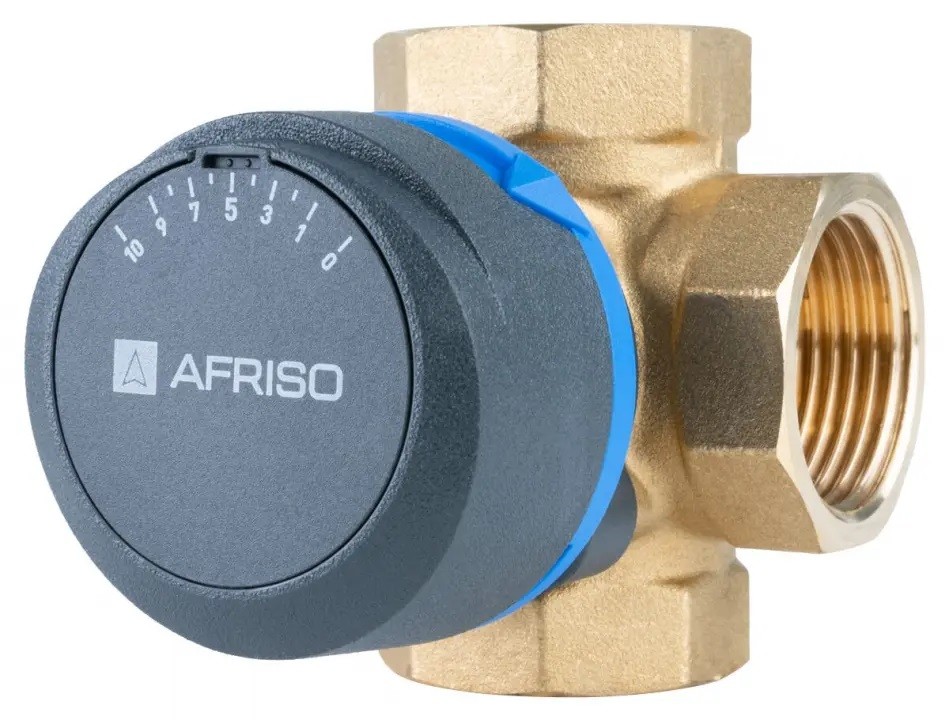

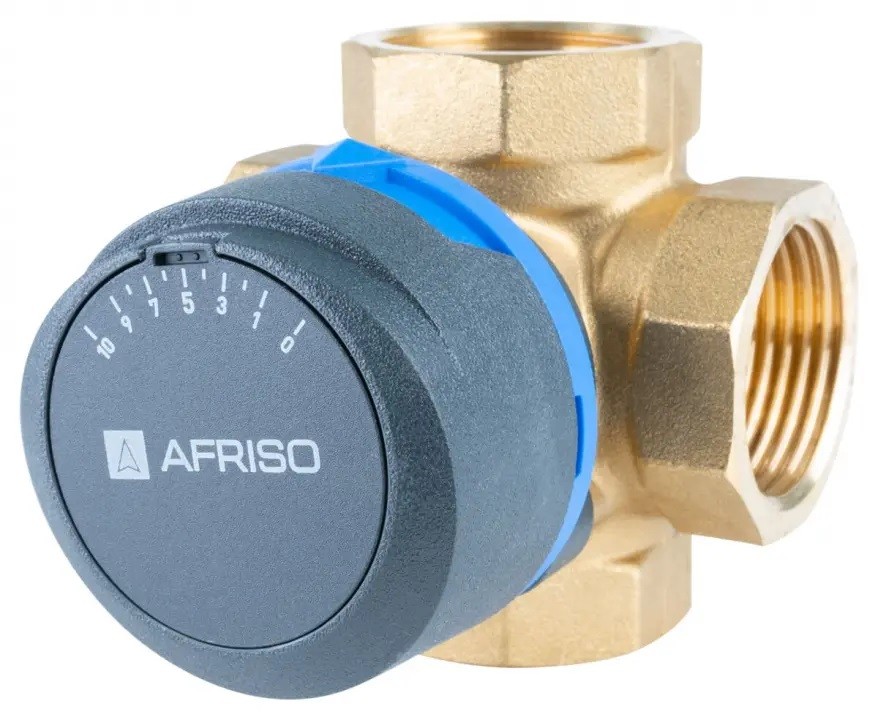

ZAWÓR MIESZAJĄCY 4-DROGOWY ARV484 1″ KVS10 OBROTOWY PROCLICK
Opis
Zastosowanie
- Stosowany w instalacjach grzewczych z kotłami na paliwa stałe, by podnosić temperaturę powrotu do kotła.
- Montowany na zasilaniu instalacji jako zawór z podwójnym mieszaniem.
- Miesza w odpowiednich proporcjach strumienie czynnika wypływającego na instalację i powracającego do kotła.
- Do ciągłego zabezpieczania kotła przed zbyt niską temperatura powrotu konieczne jest zautomatyzowanie pracy zaworu montując na nim siłownik ARM ProClick połączony z odpowiednim regulatorem.
Opis

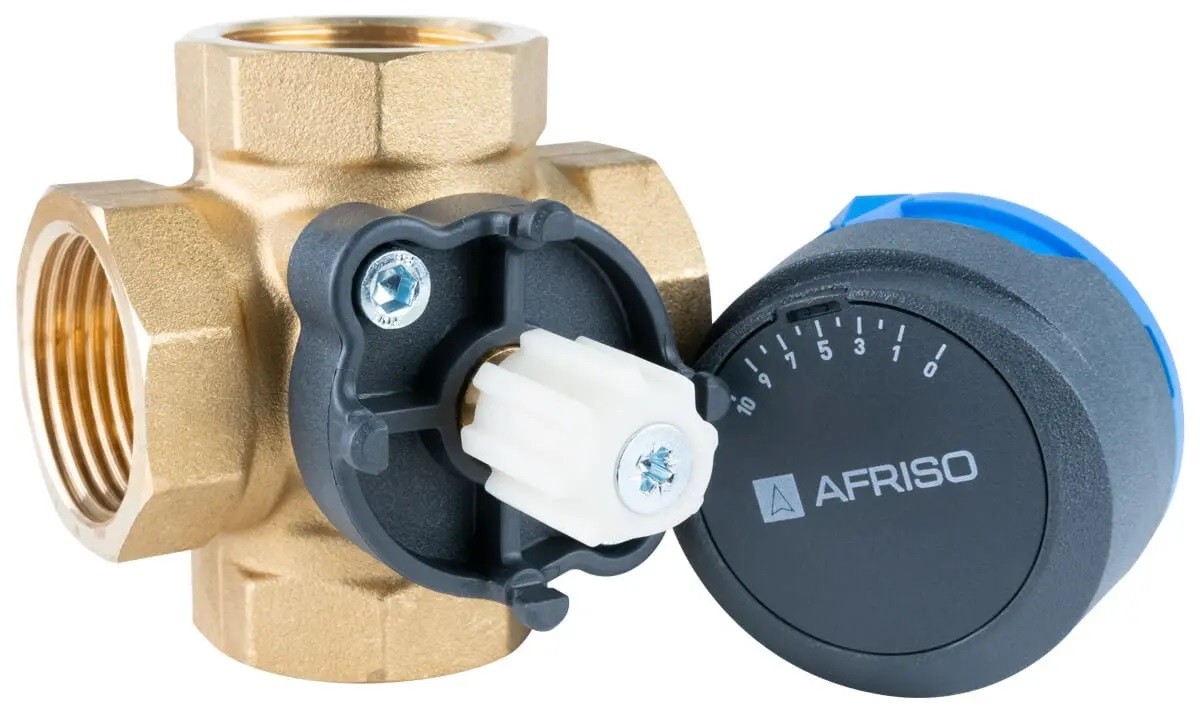

- Wyposażony w system ProClick - bezpośredni montaż siłownika na zaworze bez użycia narzędzi.

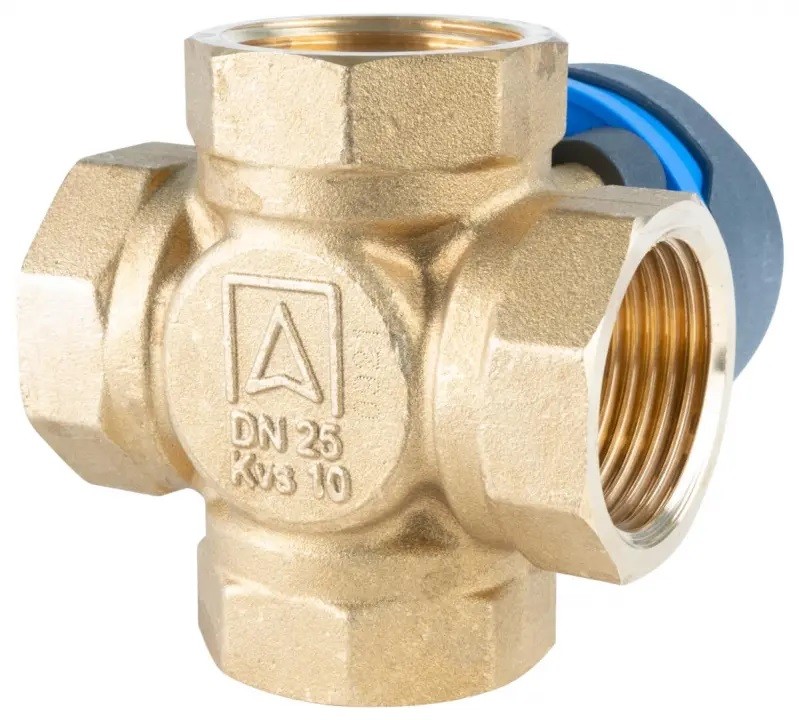

- Korpus wykonany z mosiądzu, z gwintami wewnętrznymi.

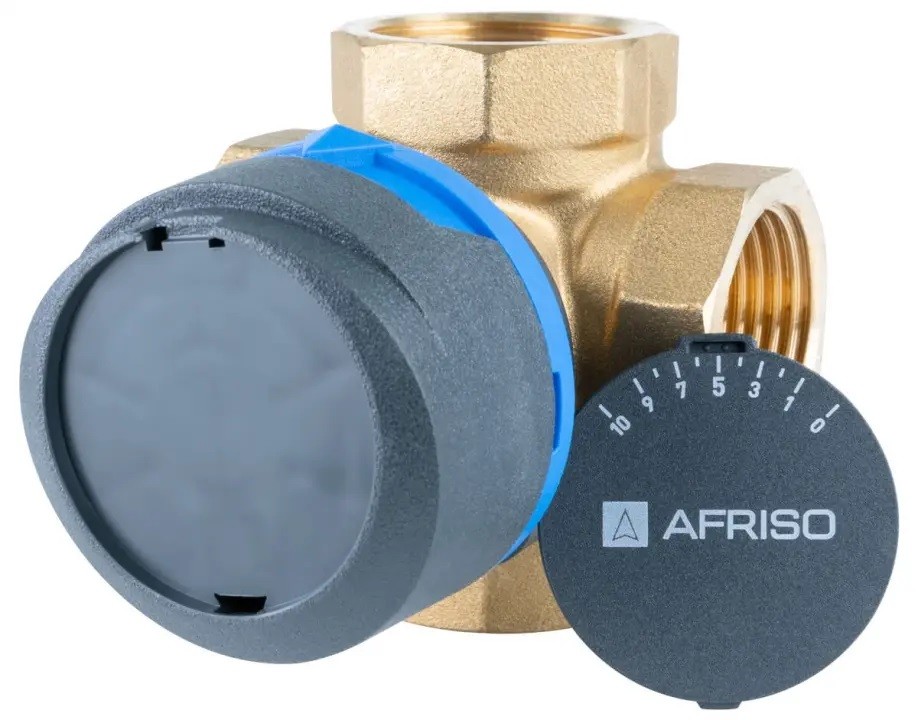

- Wygodne pokrętło z ogranicznikami kąta obrotu.

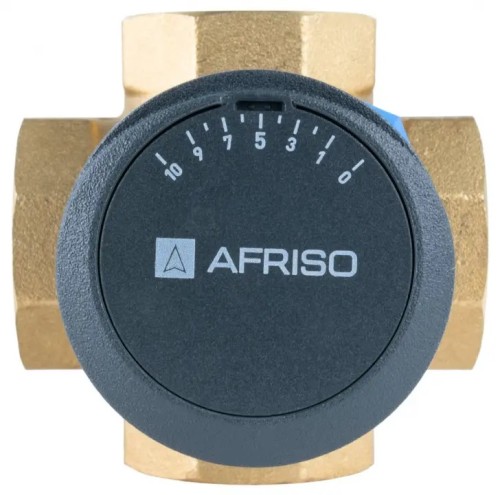

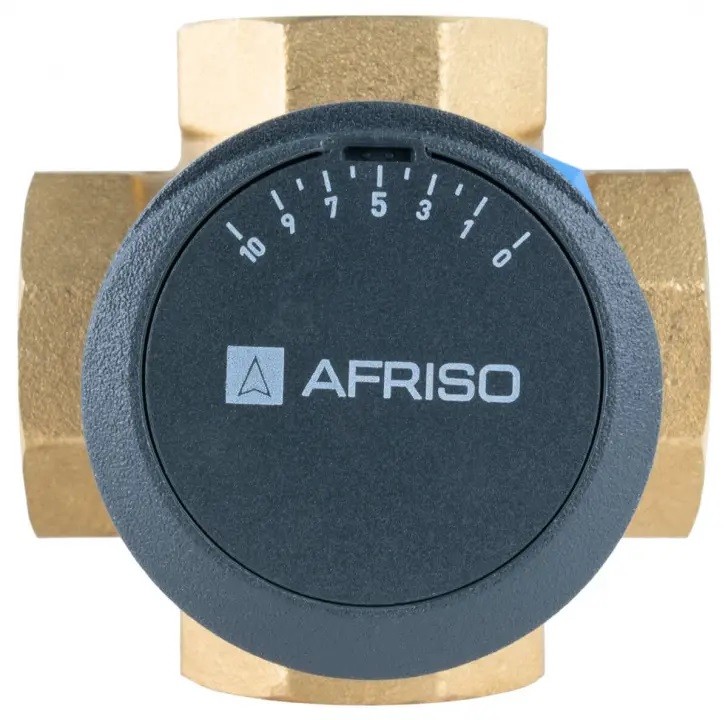

- Czytelna dwustronna skala (od 0 do 10 i od 10 do 0).
- Wskaźnik aktualnego położenia zawieradła.
- Przyłącza w formie ośmiokąta ułatwiające montaż.
Dane techniczne
| DN | 25 |
| Kvs | 10 m³/h |
| przyłącza | Rp1" |
| materiał korpusu | mosiądz |
| maksymalna temperatura | 110°C |
| maksymalne ciśnienie | 10 bar |

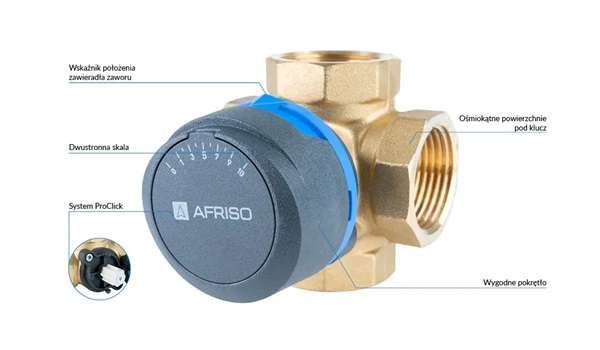

Budowa

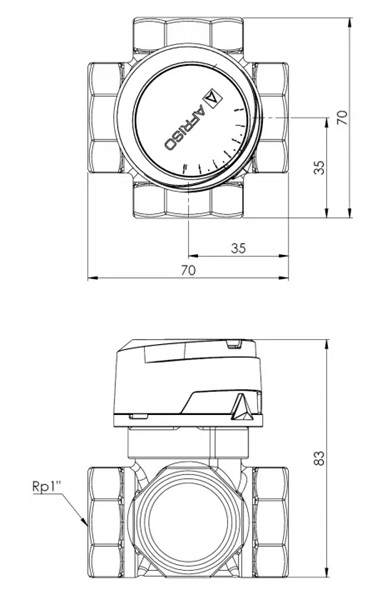

Wymiary (mm)
