SPRZĘGŁO HYDRAULICZNE BLH 850 / OCIEPLONE Z ROZDZIELACZEM,70KW 6XGW
Opis
Zastosowanie
- Stosowane w instalacjach grzewczych i chłodzących.
- Montowane między źródłem, a instalacją.
- Rozdziela hydraulicznie obieg źródła od obiegów po stronie instalacji.
- Zapewnia płynną pracę instalacji po wyłączeniu części odbiorników lub zmianie parametrów pracy pomp obiegowych.
- Pozwala odpowietrzyć część instalacji i usunąć wytrącone zanieczyszczenia.
Opis
- Powłoka cynkowa z zewnątrz korpusu chroni przed korozją.

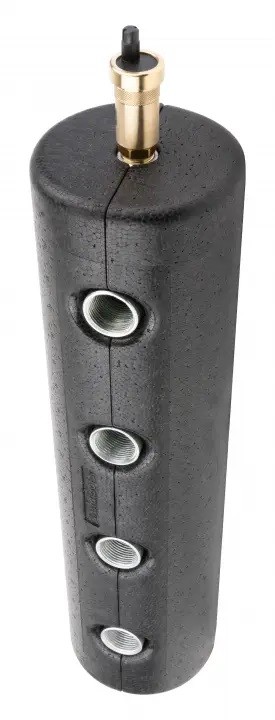

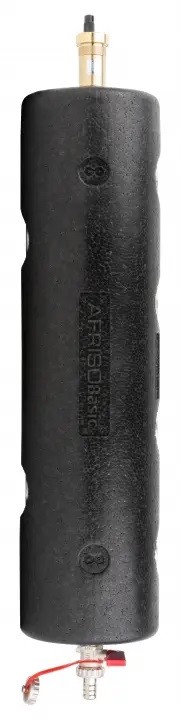

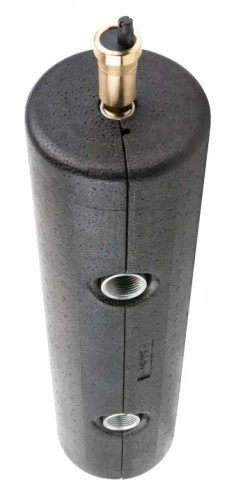

- Dwuczęściowa izolacja z polipropylenu (EPP) z wytłoczeniem pod czujnik temperatury minimalizuje straty ciepła i umożliwia wsunięcie czujnika temp. pod izolację.

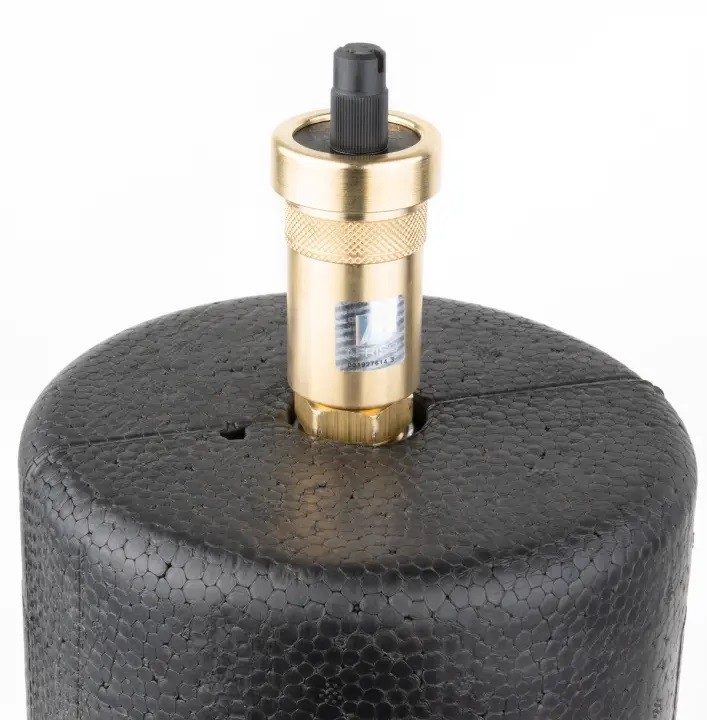

- Odpowietrznik automatyczny usuwa powietrze wytrącone w sprzęgle.

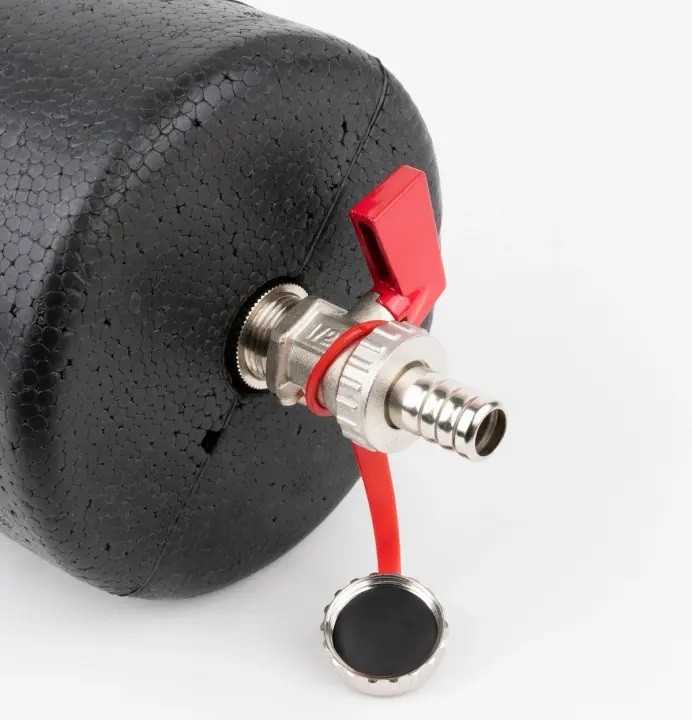

- Zawór spustowy KFE umożliwia pozbycie się wytrąconych zanieczyszczeń.

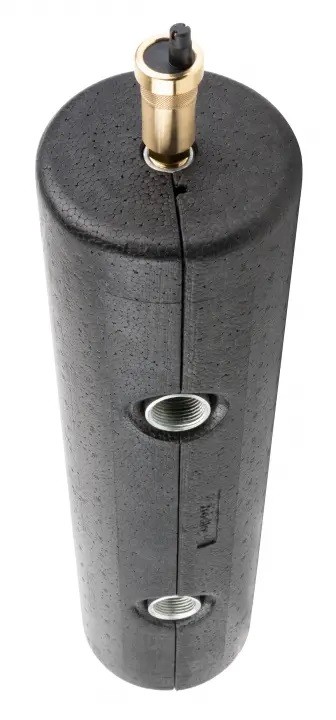

- Pozwala podłączyć bezpośrednio 2 obiegi grzewcze / chłodnicze albo 2 źródła ciepła / chłodu.

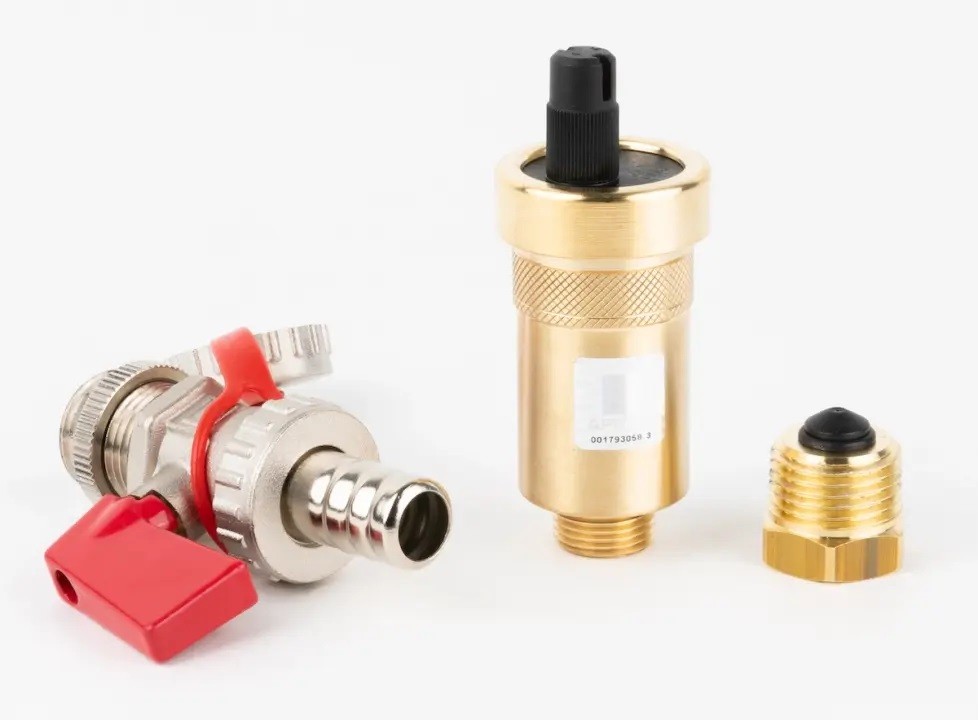

Elementy dostawy
- Odpowietrznik automatyczny z zaworem stopowym.
- Zawór spustowy KFE.
Dane techniczne
| moc | max 70 kW |
| przyłącza | 6x GW G1” |
| maksymalne ciśnienie | 6 bar |
| maksymalna temperatura | 90°C |
| przepływ | max 4 m³/h |

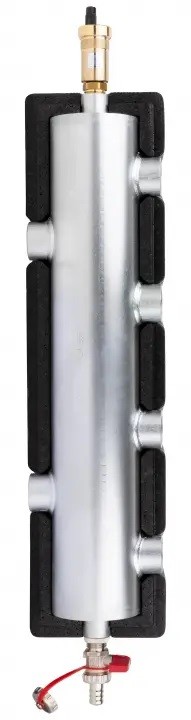

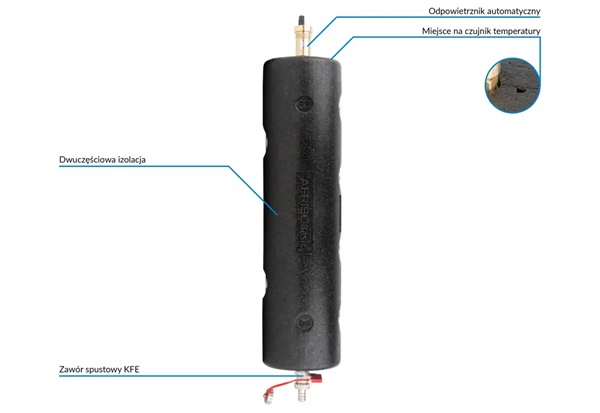

Budowa

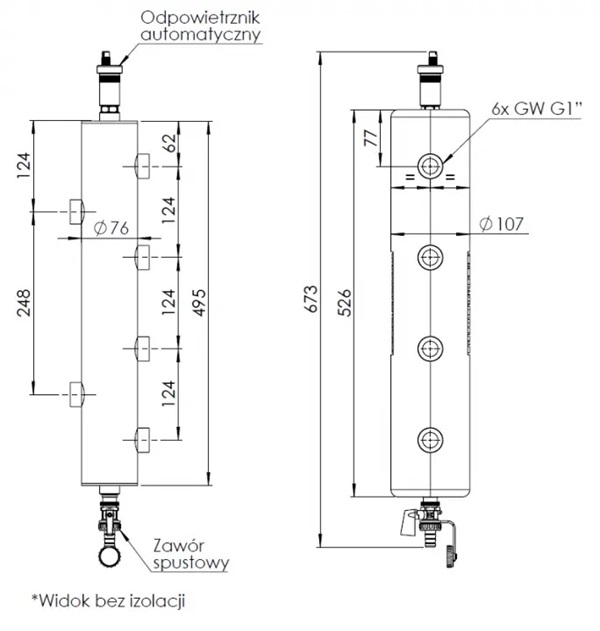

Wymiary (mm)

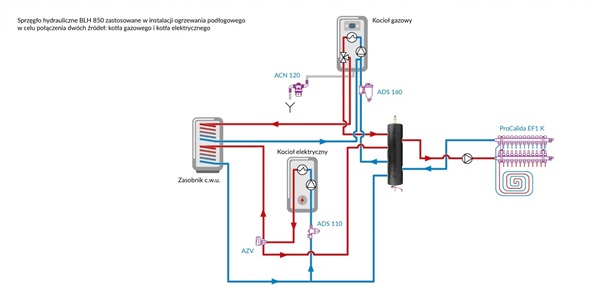

Przykładowy schemat:
