GRUPA POMPOWA PRIMOTHERM 180-2 DN25 / 3-WM-SM BEZ POMPY, Z ZAWOREM MIESZAJACYM ARV, SIŁOWNIK ARM 343 PROCLICK - ZASTĘPUJE 77615
Opis
Zastosowanie
- Stosowana w instalacjach grzewczych i chłodzących.
- Montowana na rozdzielaczu KSV, buforze ABT 160 lub jako niezależny element instalacji.
- Przeznaczona do przetłaczania medium w instalacji i regulacji temperatury zasilania obiegu grzewczego.
Opis
- Wyposażona w niezbędne komponenty: termometry, zawór zwrotny, zawory odcinające na zasilaniu i powrocie, zawór odcinający przed pompą i izolację termiczną.
- Zainstalowany zawór mieszający ARV KvsVario - wartość Kvs ustawiana w zakresie 2,5÷12 m3/h oraz siłownik ARM 343 ProClick (3-pkt., 230 V, 120 s).
- Przewody zasilający i powrotny można w prosty sposób zamienić miejscami.
- Długość montażowa pompy - 180 mm.
Elementy dostawy
- Kołki montażowe.
- Tuleje zaciskowe na czujniki temperatury.
- Uszczelki do połączenia źródła ciepła.
- Nakrętki do podłączenia pompy obiegowej
- Uszczelki do połączenia pompy obiegowej.
- Adapter do montażu siłownika na zaworze mieszającym.
Dane techniczne:
| maksymalne ciśnienie | 10 bar |
| przyłącza od strony instalacji | 2x GW G1" |
| maksymalna temperatura medium | 90°C |
| pompa obiegowa | brak |
| przyłącza od strony rozdzielacza | 2x G1½" |
| Kvs zaworu mieszającego | regulowany w zakresie od 2,5 do 12 m³/h |
| rozstaw przyłączy do rozdzielacza | 125 mm |

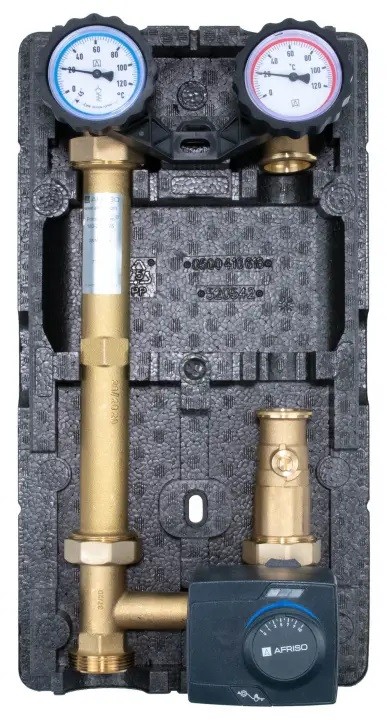

Budowa:

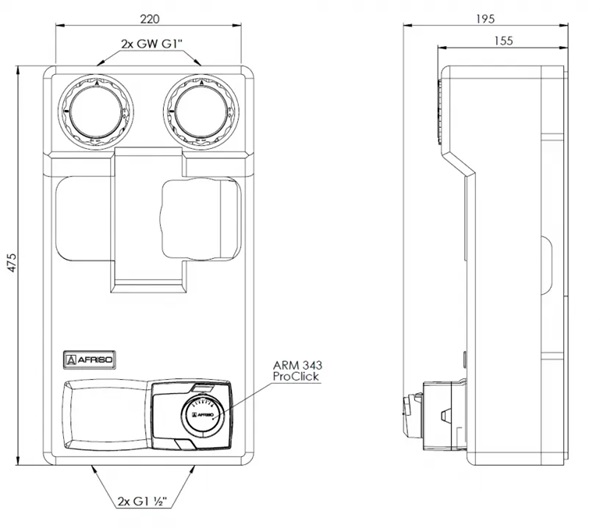

Wymiary (mm):
