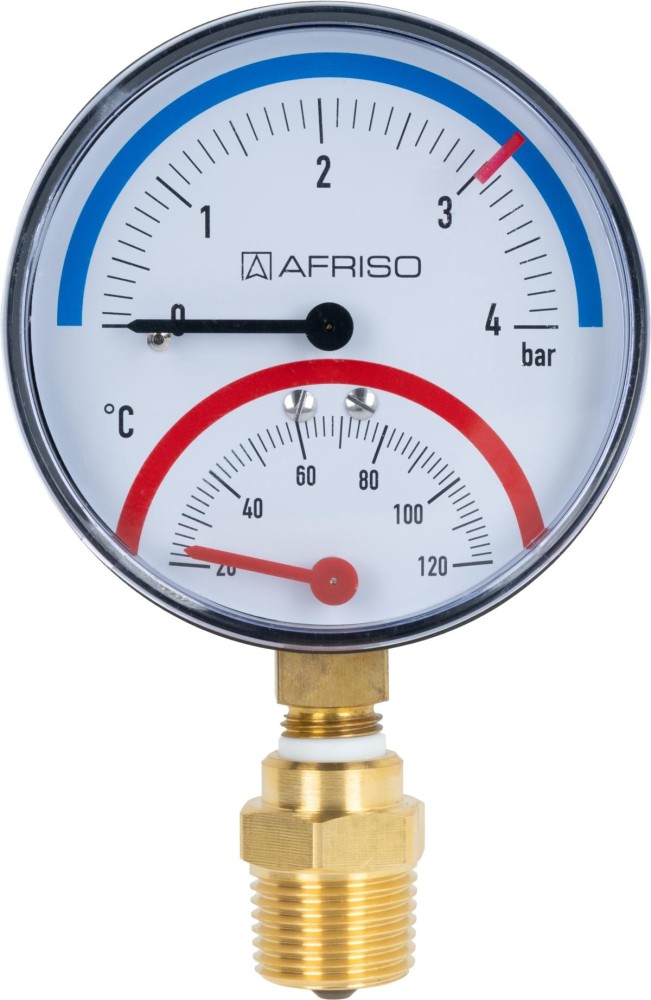

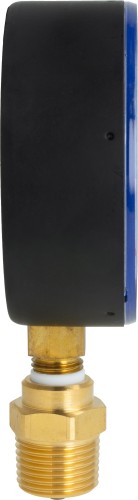

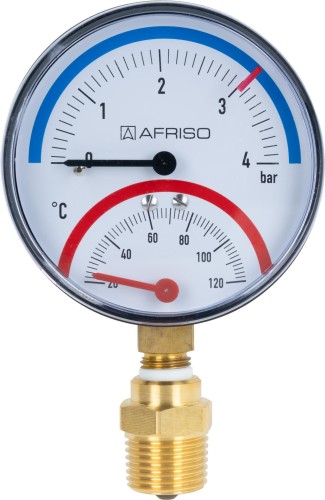

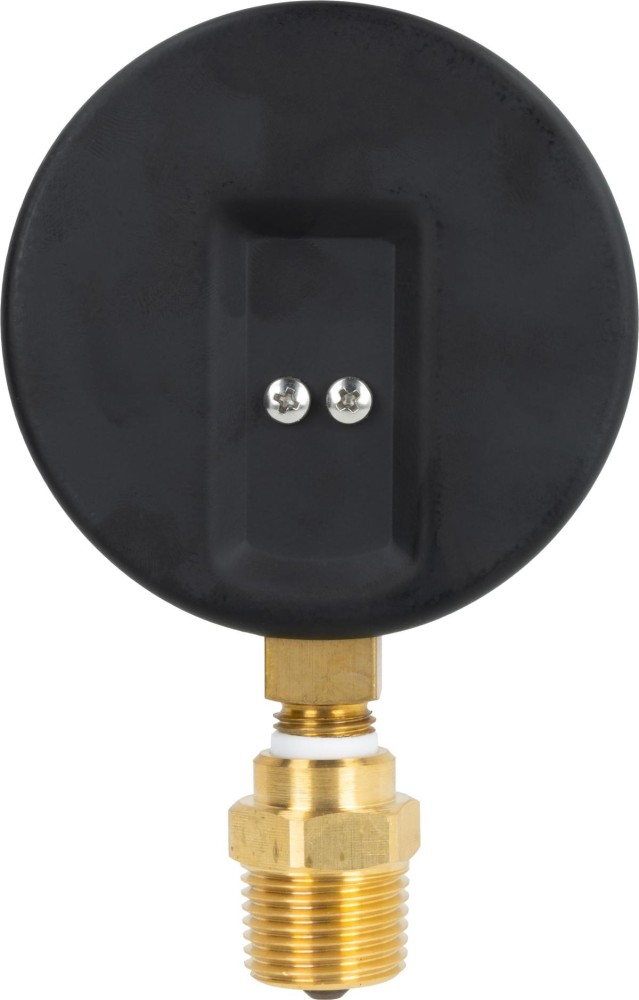

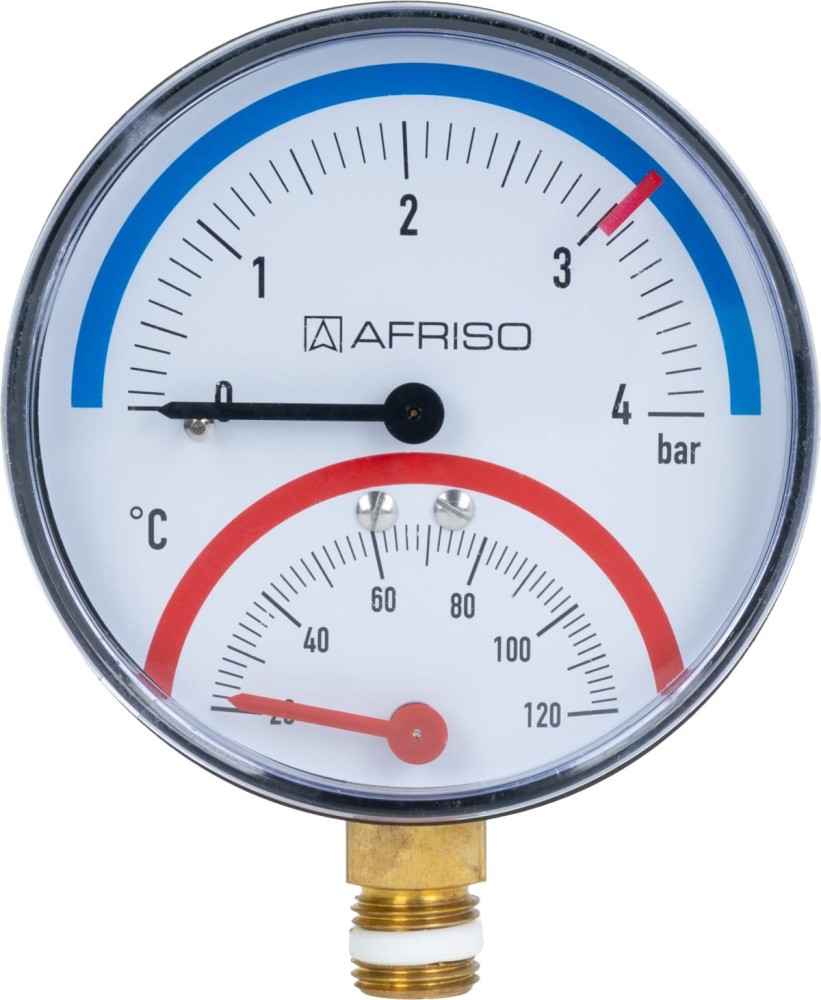

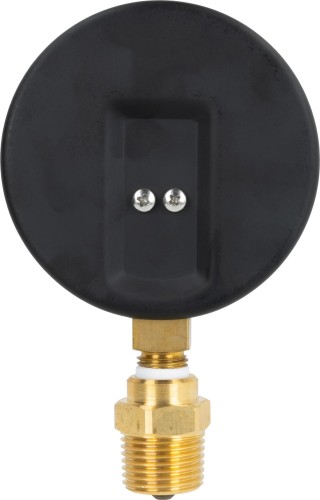

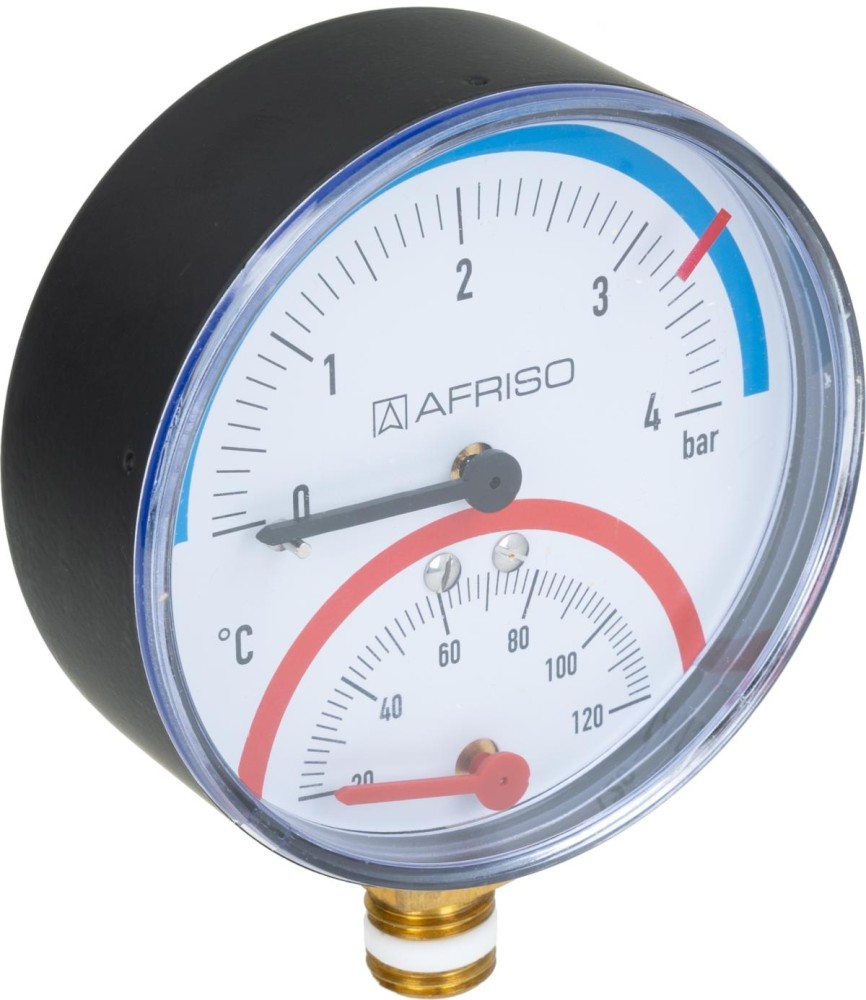

TERMOMANOMETR TH80 0-0.4BAR RADIALNY / Z ZAWOREM MONTAŻOWYM R1/2˝

Opis

Opis

• Termomanometr TM80 w obudowie metalowej z zaworem montażowym.
• Termomanometr służy do jednoczesnego pomiaru temperatury i ciśnienia badanego medium.
• Na króćcu przyłączeniowym znajduje się uszczelnienie.
• W zestawie z termomanometrem dostarczany jest zawór montażowy, który umożliwia wymianę termomanometru bez konieczności spuszczenia medium z instalacji.

Dane techniczne

• Średnica tarczy: 80 mm
• Przyłącze: G¼B z zaworem montażowym GW G¼″ × R½″
• Zakres temperatur: 20÷120°C
• Klasa dokładności: termometru: 2,0; manometru: 2,5
• Wykonanie: Radialne
• Ciśnienie medium: 0÷4 bar

Budowa

Przyłącze

• Mosiadz, wyjście radialne lub aksjalne z zaworem montażowym GW G1/4"xR1/2"

Element pomiarowy

• Ciśnienie: rurka Bourdona, stop miedzi
• Temperatura: element bimetaaliczny

Skala

• Tworzywo sztuczne, biała, oznaczenia czarne z czerwonym i niebieskim półkolem

Wskazówka

• Manometr/Hydrometr: tworzywo sztuczne, czarna
• Termometr: tworzywo sztuczne, czerwona

Obudowa

• Metal, malowany na czarno

Szybka

• Tworzywo sztuczne, montowana na wcisk, z czerwonym wskaźnikiem przy ciśnieniu 3 bar

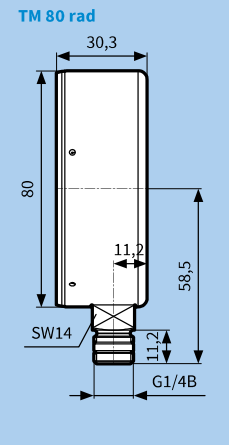

Wymiary
