GŁOWICA TERMOSTATYCZNA Z CZUJNIKIEM POWIERZCHNIOWYM 40-70°C

Opis

Przeznaczona do zaworów HERZ z gwintami przyłączeniowymi M28 x 1,5.

 Stosowana do ogrzewania podłogowego. Czujnik przylgowy głowicy mierzy temperaturę czynnika w miejscu oddalonym od zaworu np. na rozdzielaczu ogrzewania podłogowego. Głowica wraz z zaworem termostatycznym regulują lub ograniczają temperaturę czynnika poprzez ograniczanie lub odcinanie przepływu przy wzroście temperatury czynnika w miejscu zamocowania czujnika powierzchniowego.

Sposób działania

Przy termostacie HERZ z czujnikiem powierzchniowym zmiana objętości cieczy jest przenoszona kapilarą do mieszka, który przesuwa trzpień zaworu. Zawór termostatyczny jest zamykany w wyniku wzrostu temperatury. Skala temperatury jest oznaczona na zewnętrznej stronie termostatu. Za pomocą pokrętła następuje ustawienie temperatury.

Montaż głowicy termostatycznej

1. Odkręcić kapturek gwintowany lub napęd ręczny z górnej części zaworu termostatycznego.

2. Całkowicie odkręcić głowicę termostatyczną, nakrętkę nałożyć na zawór, przy czym tak przekręcić głowicę, by skala na pokrętle była dobrze widoczna.

3. Nakrętkę odpowiednio dokręcić kluczem widełkowym SW 30.

4. Sprawdzić sposób funkcjonowania poprzez przekręcenie pokrętła i ustawić termostatem żądaną temperature.

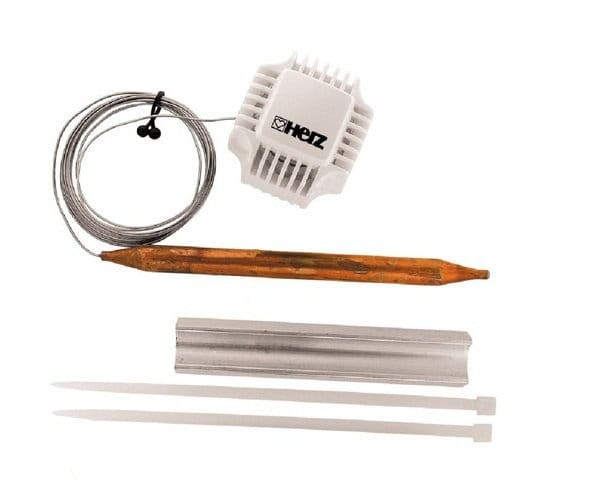

Składa się z:

• głowicy termostatycznej,
• czujnika przylgowego,
• kapilary łączącej głowicę z czujnikiem
• elementu mocującego czujnik do rur.

- Typ produktu: GŁOWICA

- Model głowicy: M28 x 1,5

- Długość kapilary: 2 m

- Zakres nastaw: 20 - 50°C

- Kod producenta: 17420-06

- Zakres regulacji temperatury: 20 - 50°C

Kolor pokrętła - biała

Zakres nastaw - 40-70 °C

Maks. ciśnienie - 0,75 bar (dla bezgłośnego funkcjonowania ciśnienie 0,2 bar nie powinno zostać przekroczone)

Histereza - 0,3 K
